SMT-M 視頻位移計由北京思莫特科技有限公司自研，采用數字圖像相關（DIC）技術和物聯網技術，單一傳感器就能同時實現對多點位移的監測和預警，適用于橋梁、隧道、大壩、護坡、山體以及建筑物等結構位移的長期監測和預警。
可同時監測多點位移；
同時監測二維位移；
采樣頻率可達25Hz以上，可同時監測多點動態位移；
超大測量視野范圍 14m*10m（距離10米時）；
采用數字圖像相關（DIC）技術，能夠同時實現對多點位移的非接觸式、高精度監測；
紅外相機以及恒流驅動的紅外標靶，能夠?qū)崿F(xiàn)全天候監測；
物聯網通訊（2/3/4G）技術，實現監測數據的遠程、可靠傳輸。
監測距離：0-500m；
同時監測點數：任意設定可見即可測；
位移分辯率：0.01像素實際值與鏡頭焦距、監測距離以及傳感器像元大小有關；
測量精度：±0.2mm （距離50m）；
采集頻率：30Hz；
標靶波長：850nm/無源；
供電方式：市電交流220V /太陽能；
主機功耗：5W ；
標靶功耗：3W/15W ；
防護等級：IP67；
工作溫度：－40-+85C ,內置恒溫模塊；
環境濕度：濕度95% ；

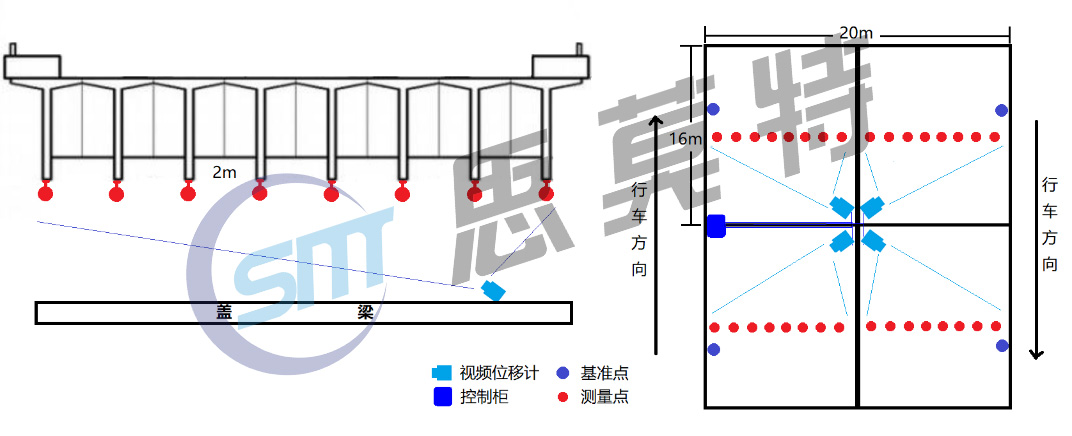

本項目中，一套數據處理模塊搭載四套SMT-M分體式視頻位移計來進行同步測量，每套視頻位移計分別監測各跨的8個測點位置。32個測點外加4個參考點位置分別安裝IP65防水等級的紅外LED發光標識。測點位置分別布置在4跨兩邊的墩臺位置，用于修正主機自身變化或噪聲的影響，提高系統魯棒性。

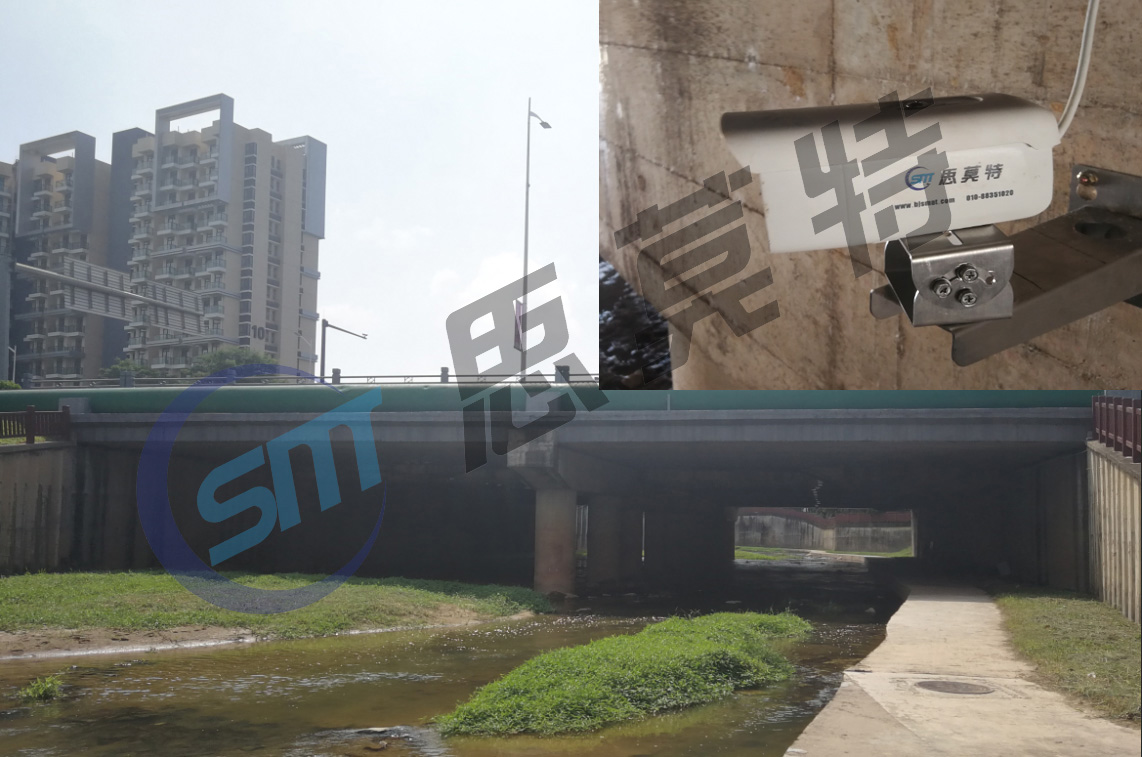

該橋梁為16m+16m兩跨連續混凝土T梁，上下游各兩跨，共四跨構成，T梁底部已用鋼板進行加固。為了長期運營的安全性，經設計要求，監測每跨跨中截面位置8塊T型底部，共32個測點位置的位移、應變變化實時監測，并及時預警。其中位移傳感器的測量精度＜0.1mm，采樣頻率≥20HZ。

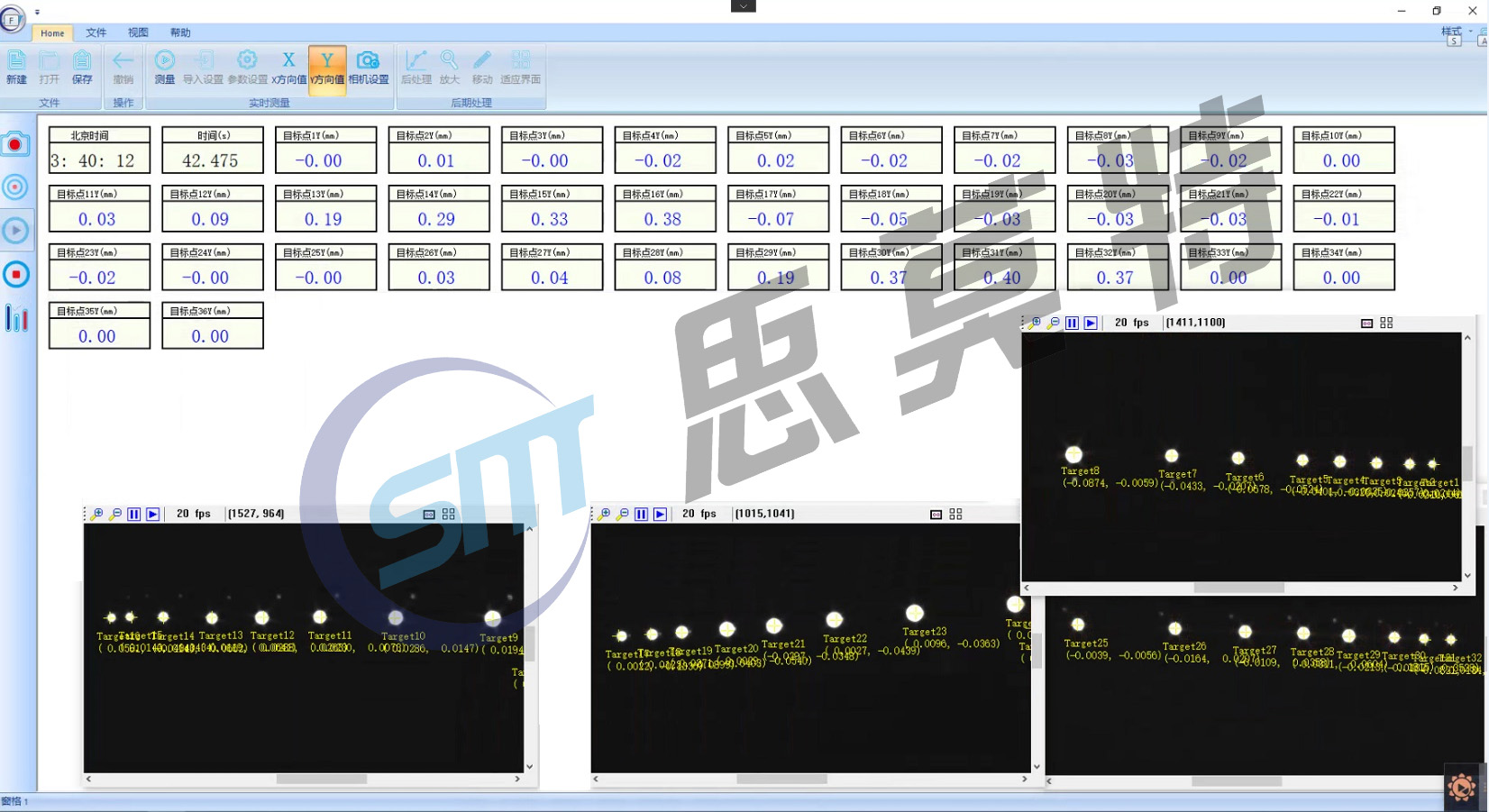

視頻監測數據處理軟件。
主要的作用是將視頻位移計采集到的圖像進行分析處理計算，得出圖像坐標系中當前測點坐標相對初始時坐標的相對變化，再通過圖像坐標與大地坐標的系數轉換得到實際的位移值。
云端數據平臺
監測及預警管理系統：
1. 監測及預警管理系統搭建于中國電信的 IOT 平臺，能夠?qū)崿F(xiàn)海量、采用各種協議的各種監測傳感器的快速接入，實現高可靠性、高安全性和高并發性的數據傳輸；
2. 可遠程查看、下載歷史數據，管理各個測量傳感器及測點。
3. 監測及預警管理系統提供完善的功能，能夠?qū)崿F(xiàn)數據采集、報警推送（郵件、微信以及短信推送）、微信綁定、手機端（微信小程序）、數據推送（http 數據推送）以及權限管理等功能。
4. 監測及預警管理系統既可公有云部署，也可私有云部署；
