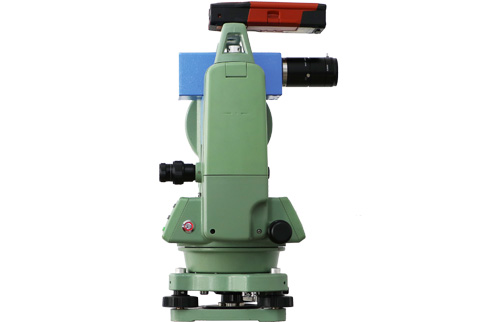

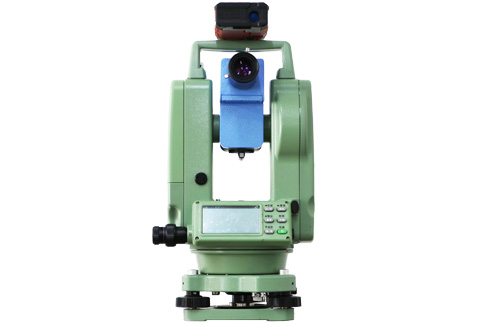

主要用于橋梁梁體、橋墩、懸索的動、靜態撓度或位移的現場、遠距離、實時檢測，同時適用于大型建筑物、高壓輸電線纜、鐵軌、路面、路基、風洞試驗、機翼、大型起吊設備等構件位移、振動的測量。
工作原理：利用原創的、具有高水平的快速、高精度亞像素定位算法（Subpixel registration algorithm）*和斜光軸（off-axis）成像原理對高速數字相機視頻圖像中多個被測點的運動軌跡進行實時、高精度跟蹤，可獲得外載荷作用下被測點（亞像素精度的）水平和豎直方向位移量。
- 速度快：在滿幀（117幀/秒）時可同時跟蹤超過30目標點 ；
- 精度高：原創的高精度亞像素定位算法（包括圖像預濾波、圖像平滑算法、反向配準匹配算法等核心技術）；
- 穩定性好：特殊的光學系統設計結合特別的補償算法，系統抗干擾能力強、穩定性高，解決了室外測量時的位移漂移難題，在測量點出現遮擋時能自動判斷，在遮擋物消失時刻再次準確跟蹤原目標點；
- 便捷的標定法：僅用幾個點的距離數據獲得更為準確的全場標定系數；
- 安裝及操作方便：只需對被測橋梁成像，在視頻圖像中選擇觀測點（無需在被測點上安裝靶標或標志點）即可進行實時測量，測量過程便捷；
- 功能強大，數據豐富：可獲得撓度值、濾波功能、基線平移、沖擊系數、功率譜、區間頻率；
- 錄像功能可提供后續再分析的選擇。
檢測距離：0.1-500 米；
位移分辨率：測量范圍的十萬分之一（圖像位移分辨率 0.01pixels，相機分辨率 1024 像素，圖像分辨率：1920*1200）；
測量精度：
|
檢測距離(米) |
10m |
20m |
50m |
100m |
200m |
|
位移測量精度（毫米） |
士 0.01mm |
士 0.05mm |
士 0.1mm |
士 0.3mm |
士 0.5mm |
*使用 50mm 的定焦鏡頭下的測試數據。
測量方向：同時測量目標物的二維變形(豎向撓度和橫向位移)
測量點數：可同時測量多至 30 點的動態位移、視野內無數個靜態點的位移；
采樣頻率：117Hz ；
距離檢測精度：1mm；
使用時間：≥8小時
數據采集及分析系統：實時圖像采集及數據分析軟件，實時顯示位移數據，能夠完成自動標定。分析軟件還能給出包括撓度值，濾波功能，基線平移，沖擊系數，功率譜，區間頻率等在內的數據。
視頻撓度儀與傳統測量方法對比 ：
|
多點位移檢測系統 |
傳統位移計 |
|
遠距離、非接觸式： 無需安裝傳感器，快速、便捷，安全 所有能夠看到的橋梁都能測量 |
接觸式： 需安裝傳感器或標識點，費時費力、成本高、且存在安全風險。 無法安裝傳感器的橋梁則無法測量； |
|
效率高、信息量豐富： 視場內多點 二維位移 |
效率低、信息量少： 一個傳感器只能測量一點； 只能測量該點沿一個方向的位移； |
|
錄像功能再分析： ? 采用先拍攝視頻錄像，再進行處理分析的方式，彌補現場測量可能存在的盲點或不足 |
現場測試要求嚴格： ? 如現場測量點缺失或失誤，無法后續彌補。 |
|
序號 |
名稱 |
單位 |
數量 |
|
1 |
測量主機 |
套 |
1 |
|
2 |
主機電池 |
個 |
2 |
|
3 |
主機電池充電器 |
個 |
1 |
|
4 |
專業鏡頭 |
個 |
1 |
|
5 |
主機連接線纜 |
根 |
1 |
|
6 |
測量軟件 |
套 |
1 |
|
7 |
測量軟件加密鎖 |
個 |
1 |
|
8 |
專用三腳架 |
個 |
1 |
|
9 |
說明書 |
本 |
1 |
|
10 |
合格證 |
份 |
1 |
|
11 |
裝箱單 |
份 |
1 |
|
12 |
三防儀器箱 |
個 |
1 |
（1）公鐵兩用橋梁
武漢長江大橋撓度測量測量現場圖（左），靶標安裝位置示意圖（右）
（2）鐵路橋梁
永定河鐵路橋實測現場
機車車頭經過跨中時所測數據
高鐵檢測
視野范圍內任意位置直接點選
朔黃萬噸鐵路
跨中第一片梁與第二片梁測試結果
(4) 廣西東臺大橋撓度測量
