一.視頻引伸計選點
本次實驗為水泥柱的壓縮實驗，選點時要盡量靠近被測物體邊緣，但不能直接在邊緣處選點，因為物體在壓縮或者拉伸實驗中會產生形變。
二.實驗過程圖
上圖為實驗過程中的截圖，我們可以實時觀察到應變片的應變以及泊松比的數值。
三.實驗數據
|
工況 |
泊松計（橫向應變） |
泊松計（豎向應變） |
泊松計（泊松比） |
|
|
壓縮實驗 |
最大值 |
0.312 |
0.001 |
|
|
最小值 |
-0.004 |
-1.400 |
|
|
|
泊松比 |
|
|
-0.216 |
|

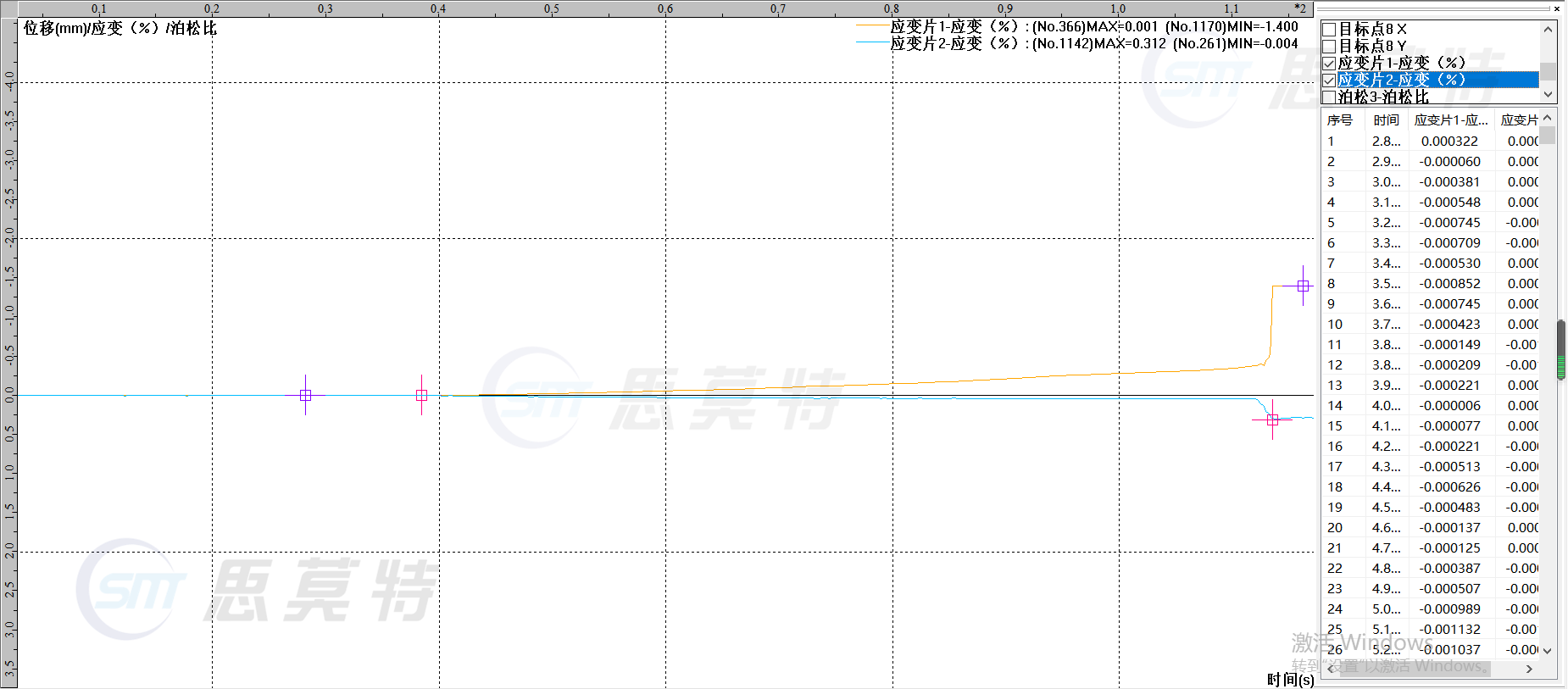

應變
因為本次為壓縮實驗，所以豎向被壓縮為負變，橫向被拉伸為正變。曲線的末端由于被測物體被擠壓崩壞而產生了陡升和下降。

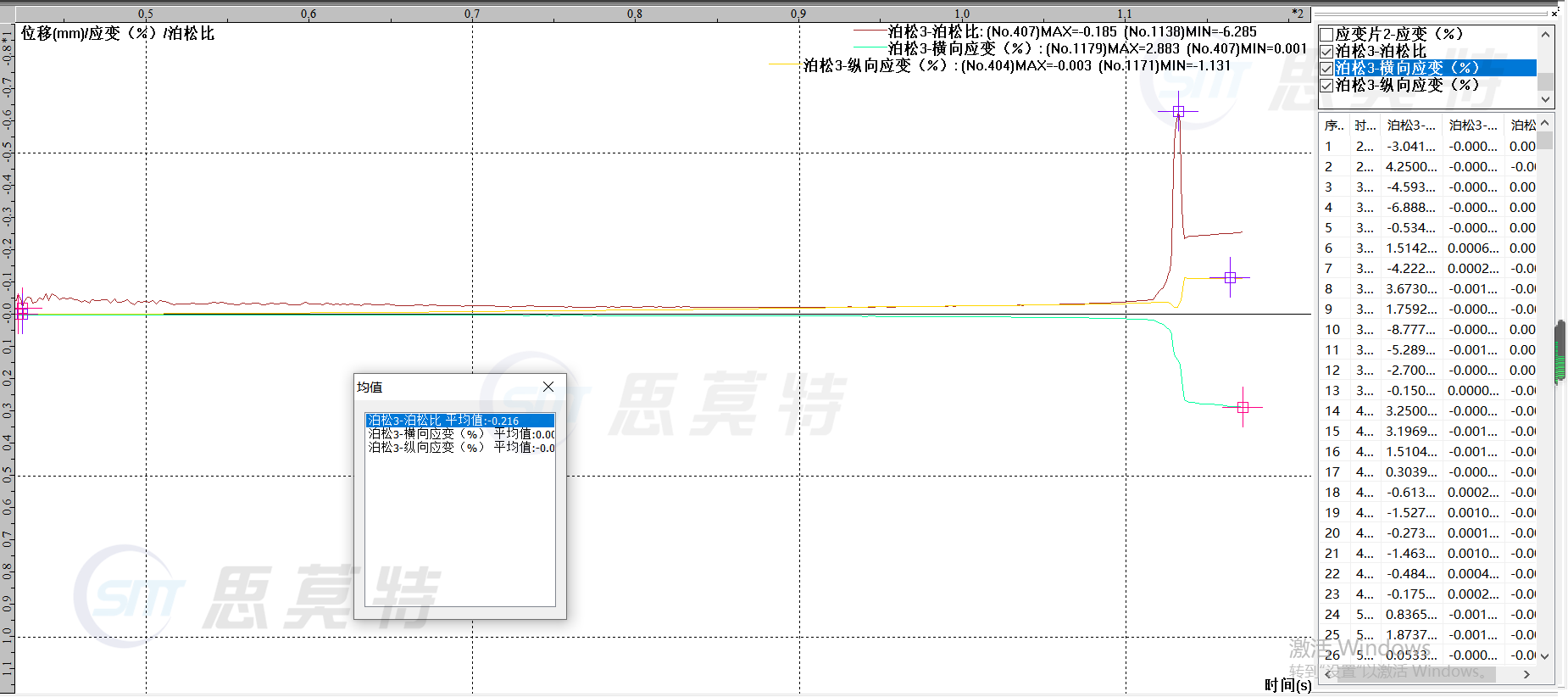

泊松比
上圖為泊松計的曲線，選取三條曲線較為平滑處用均值來計算泊松比。
